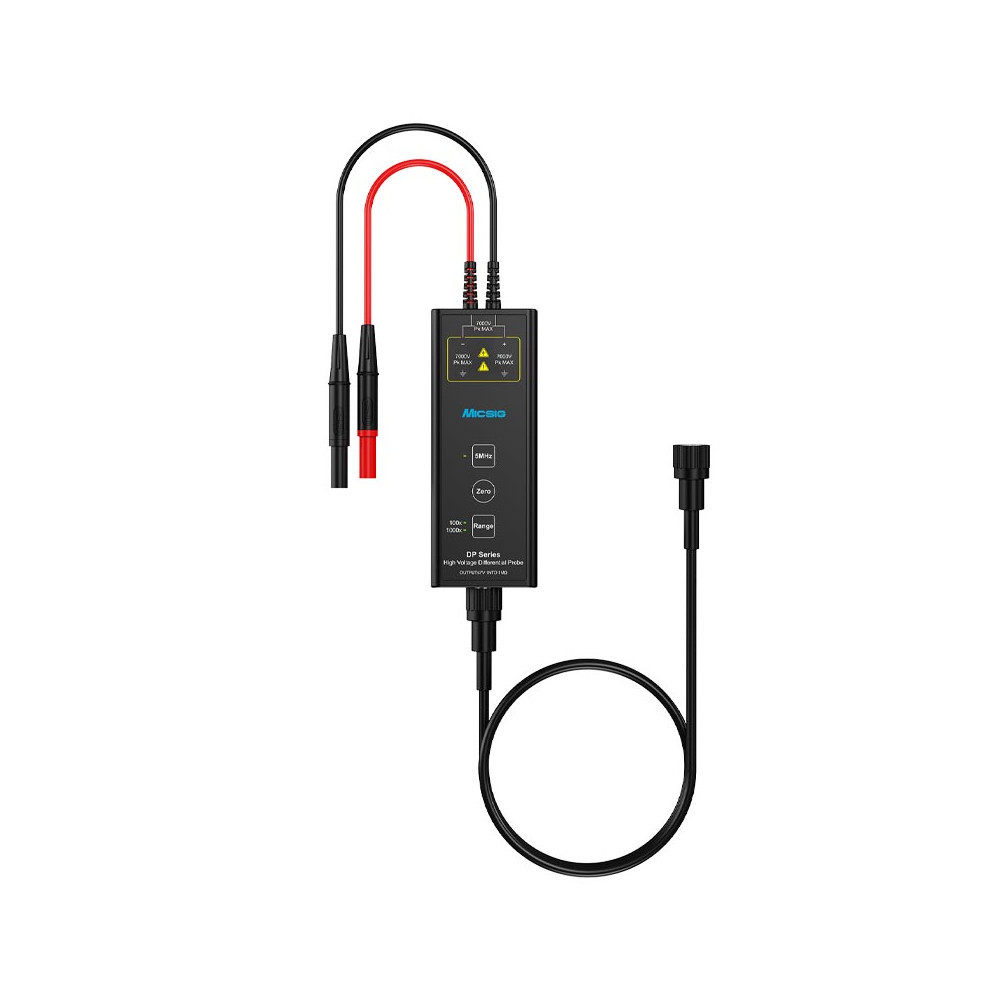

Micsig DP703 Sonda diferencial de alta tensión (300MHz, 700V 20X/200X)

827.89 €

Sonda diferencial de alta tensión DP703

300MHz, 700V, 20X/200X

Cantidad
ENVIO EN 7/10 DIAS

Sondas diferenciales de alto voltaje

Serie DP

Originadas a partir de la tecnología SigOFIT™ de vanguardia de Micsig, las sondas diferenciales de la serie DP tienen un nivel de ruido muy bajo, excelentes características de amplitud/frecuencia de alto voltaje y capacidad de rechazo de modo común líder en la industria, lo que permite a los usuarios probar señales de alta frecuencia y alto voltaje con facilidad.





differential probe


Excelente planitud de banda

La sonda de la serie DP tiene una excelente planitud de ancho de banda, fluctuación de amplitud inferior a 0.5dB dentro de su gama de medio ancho de banda, incluso en bandas de alta frecuencia también pueden mantener alta precisión.





differential probe


Alta precisión, Alto CMRR

Alta impedancia de entrada y baja capacitancia de entrada, minimizado efecto de carga, mejoró en gran medida la precisión de la señal diferencial. Alta capacidad de rechazo del modo común, capaz de satisfacer mediciones flotantes de gran voltaje común de modo a altas frecuencias.

CH1: 100KHz, 207.7V, salida amplitud de la señal de modo común 94.62mV, CMRR -60dB





differential probe

Bajo ruido

Resultados de pruebas con DP3000: por debajo de 1000X, el ruido en ancho de banda completo es de 254.8 Vrms.





differential probe

Límite de ancho de banda de 5MHz

(Disponible en versiones de 100MHz de 200MHz, excepto DP7000)

Al medir la frecuencia de conmutación de FET en la mayoría de las fuentes de alimentación de conmutación, la sonda DP elimina eficazmente el ruido de alta frecuencia.

Centrado a cero rápido

Cortocircuitando cables de prueba y pulsando botón "Zero", la sonda se puede centrar muy rápido.

Selección de doble Range

Mejora la relación señal-ruido, cumple más requisitos de prueba.

Interfaz BNC

Interfaz BNC estándar, trabaje con cualquier oscilloscopio.





differential probe

Alarma de sobrevoltaje

LED destellante y pitidos rapidos, indican una alerta de exceso de voltaje.

Diseño compacto y exquisito

Sondas diferenciales mucho más pequeñas que las sondas diferenciales tradicionales.





differential probe

Model Bandwidth Differential Voltage (DC+AC PK) Max. CMRR Input impedance
DP700 100MHz 70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-60dB
10MHz: >-30dB
100MHz: >-26dB
16MΩ / 1.5pF(differential)
8MΩ / 3pF(each input to ground)
DP1500 150V(50X)
1500V(500X)
16MΩ / 1.5pF(differential)
8MΩ / 3pF(each input to ground)
DP3000 300V(100X)
3000V(1000X)
20MΩ / 1.5pF(differential)
10MΩ / 3pF(each input to ground)
DP7000 700V(100X)
7000V(1000X)

60MΩ / 0.78pF(differential)
30MΩ / 1.6pF(each input to ground)

DP701 150MHz 70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-60dB
10MHz: >-30dB
100MHz: >-26dB
16MΩ / 1.5pF(differential)
8MΩ / 3pF(each input to ground)
DP1501 150V(50X)
1500V(500X)
16MΩ / 1.5pF(differential)
8MΩ / 3pF(each input to ground)
DP3001 300V(100X)
3000V(1000X)
20MΩ / 1.5pF(differential)
10MΩ / 3pF(each input to ground)
DP702 200MHz 70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-60dB
10MHz: >-30dB
100MHz: >-26dB
16MΩ / 1.5pF(differential)
8MΩ / 3pF(each input to ground)
DP1502 150V(50X)
1500V(500X)
16MΩ / 1.5pF(differential)
8MΩ / 3pF(each input to ground)
DP3002 300V(100X)
3000V(1000X)
20MΩ / 1.5pF(differential)
10MΩ / 3pF(each input to ground)
DP703 300MHz 70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-70dB
20MHz: >-40dB
120MHz: >-26dB
16MΩ / 0.5pF(differential)
8MΩ / 1pF(each input to ground)
DP1503 150V(50X)
1500V(500X)
16MΩ / 0.5pF(differential)
8MΩ / 1pF(each input to ground)
DP3003 300V(100X)
3000V(1000X)
20MΩ / 0.5pF(differential)
10MΩ / 1pF(each input to ground)
DP704 400MHz 70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-70dB
20MHz: >-40dB
120MHz: >-26dB
16MΩ / 0.5pF( differential)
8MΩ / 1pF(each input to ground)
DP1504 150V(50X)
1500V(500X)
16MΩ / 0.5pF( differential)
8MΩ / 1pF(each input to ground)
DP3004 300V(100X)
3000V(1000X)
20MΩ / 0.5pF( differential)
10MΩ / 1pF(each input to ground)
DP705 500MHz 70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-70dB
20MHz: >-40dB
120MHz: >-26dB
16MΩ / 0.5pF(differential)
8MΩ / 1pF(each input to ground)
DP1505 150V(50X)
1500V(500X)
16MΩ / 0.5pF(differential)
8MΩ / 1pF(each input to ground)
DP3005 300V(100X)
3000V(1000X)
20MΩ / 0.5pF(differential)
10MΩ / 1pF(each input to ground)
DP703

Ficha técnica

Ancho de banda maximo (MHZ)
300
Voltaje maximo (V)
700

Referencias específicas

Descargas

Para descargar estos archivos tiene que haber adquirido antes el producto y estar conectado a su cuenta.

(EN) MDP (300-500MHZ)

MDP (300-500MHZ) User Guide (English)

Descargas (1.8MB)

(ES) MDP (300-500MHZ)

MDPSeries (300-500MHZ) - Guia rapida (Español)

Descargas (390.25KB)
