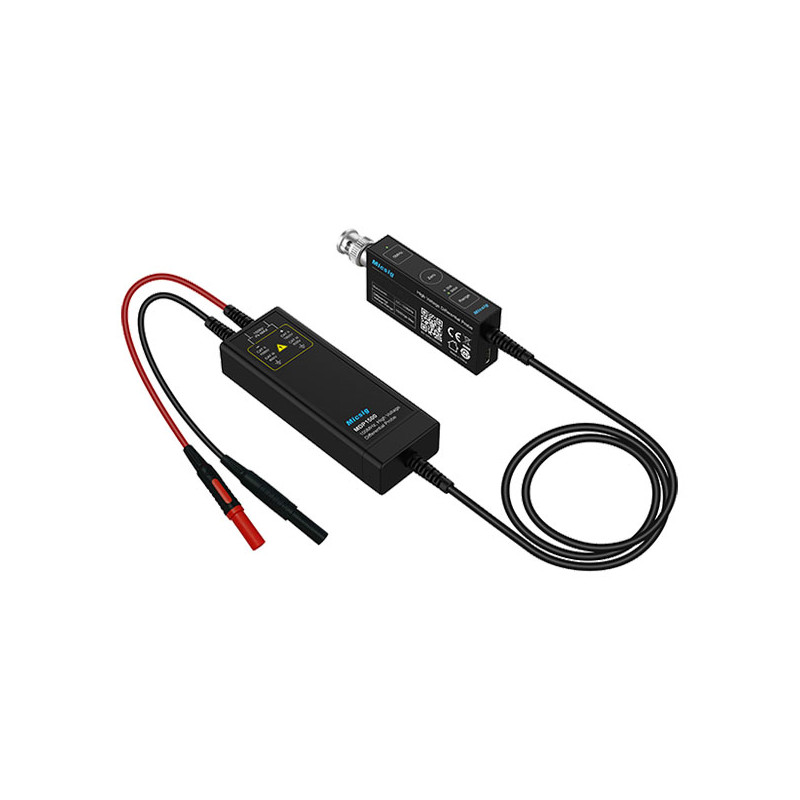

Micsig DP3004 Sonda diferencial de alta tensión (400MHz, 3000V 100X/1000X)
1150.16 €
1.391,69 € IVA INCLUIDO
Sonda diferencial de alta tensión DP3004
400MHz, 3000V, 100X/1000X
Sondas diferenciales de alto voltaje
Serie DP
Originadas a partir de la tecnología SigOFIT™ de vanguardia de Micsig, las sondas diferenciales de la serie DP tienen un nivel de ruido muy bajo, excelentes características de amplitud/frecuencia de alto voltaje y capacidad de rechazo de modo común líder en la industria, lo que permite a los usuarios probar señales de alta frecuencia y alto voltaje con facilidad.
Excelente planitud de banda
La sonda de la serie DP tiene una excelente planitud de ancho de banda, fluctuación de amplitud inferior a 0.5dB dentro de su gama de medio ancho de banda, incluso en bandas de alta frecuencia también pueden mantener alta precisión.
Alta precisión, Alto CMRR
Alta impedancia de entrada y baja capacitancia de entrada, minimizado efecto de carga, mejoró en gran medida la precisión de la señal diferencial. Alta capacidad de rechazo del modo común, capaz de satisfacer mediciones flotantes de gran voltaje común de modo a altas frecuencias.
CH1: 100KHz, 207.7V, salida amplitud de la señal de modo común 94.62mV, CMRR -60dB
Bajo ruido
Resultados de pruebas con DP3000: por debajo de 1000X, el ruido en ancho de banda completo es de 254.8 Vrms.
Límite de ancho de banda de 5MHz
(Disponible en versiones de 100MHz de 200MHz, excepto DP7000)
Al medir la frecuencia de conmutación de FET en la mayoría de las fuentes de alimentación de conmutación, la sonda DP elimina eficazmente el ruido de alta frecuencia.
Centrado a cero rápido
Cortocircuitando cables de prueba y pulsando botón "Zero", la sonda se puede centrar muy rápido.
Selección de doble Range
Mejora la relación señal-ruido, cumple más requisitos de prueba.
Interfaz BNC
Interfaz BNC estándar, trabaje con cualquier oscilloscopio.
Alarma de sobrevoltaje
LED destellante y pitidos rapidos, indican una alerta de exceso de voltaje.
Diseño compacto y exquisito
Sondas diferenciales mucho más pequeñas que las sondas diferenciales tradicionales.
| Model | Bandwidth | Differential Voltage (DC+AC PK) Max. | CMRR | Input impedance |
|---|---|---|---|---|
| DP700 | 100MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
16MΩ / 1.5pF(differential) 8MΩ / 3pF(each input to ground) |
| DP1500 | 150V（50X） 1500V（500X） |
16MΩ / 1.5pF(differential) 8MΩ / 3pF(each input to ground) |
||
| DP3000 | 300V（100X） 3000V（1000X） |
20MΩ / 1.5pF(differential) 10MΩ / 3pF(each input to ground) |
||
| DP7000 | 700V（100X） 7000V（1000X） |
60MΩ / 0.78pF(differential) |
||
| DP701 | 150MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
16MΩ / 1.5pF(differential) 8MΩ / 3pF(each input to ground) |
| DP1501 | 150V（50X） 1500V（500X） |
16MΩ / 1.5pF(differential) 8MΩ / 3pF(each input to ground) |
||
| DP3001 | 300V（100X） 3000V（1000X） |
20MΩ / 1.5pF(differential) 10MΩ / 3pF(each input to ground) |
||
| DP702 | 200MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
16MΩ / 1.5pF(differential) 8MΩ / 3pF(each input to ground) |
| DP1502 | 150V（50X） 1500V（500X） |
16MΩ / 1.5pF(differential) 8MΩ / 3pF(each input to ground) |
||
| DP3002 | 300V（100X） 3000V（1000X） |
20MΩ / 1.5pF(differential) 10MΩ / 3pF(each input to ground) |
||
| DP703 | 300MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-70dB 20MHz: >-40dB 120MHz: >-26dB |
16MΩ / 0.5pF(differential) 8MΩ / 1pF(each input to ground) |
| DP1503 | 150V（50X） 1500V（500X） |
16MΩ / 0.5pF(differential) 8MΩ / 1pF(each input to ground) |
||
| DP3003 | 300V（100X） 3000V（1000X） |
20MΩ / 0.5pF(differential) 10MΩ / 1pF(each input to ground) |
||
| DP704 | 400MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-70dB 20MHz: >-40dB 120MHz: >-26dB |
16MΩ / 0.5pF( differential) 8MΩ / 1pF(each input to ground) |
| DP1504 | 150V（50X） 1500V（500X） |
16MΩ / 0.5pF( differential) 8MΩ / 1pF(each input to ground) |
||
| DP3004 | 300V（100X） 3000V（1000X） |
20MΩ / 0.5pF( differential) 10MΩ / 1pF(each input to ground) |
||
| DP705 | 500MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-70dB 20MHz: >-40dB 120MHz: >-26dB |
16MΩ / 0.5pF(differential) 8MΩ / 1pF(each input to ground) |
| DP1505 | 150V（50X） 1500V（500X） |
16MΩ / 0.5pF(differential) 8MΩ / 1pF(each input to ground) |
||
| DP3005 | 300V（100X） 3000V（1000X） |
20MΩ / 0.5pF(differential) 10MΩ / 1pF(each input to ground) |
DP3004
Ficha técnica
- Ancho de banda maximo (MHZ)
- 400
- Voltaje maximo (V)
- 3000
