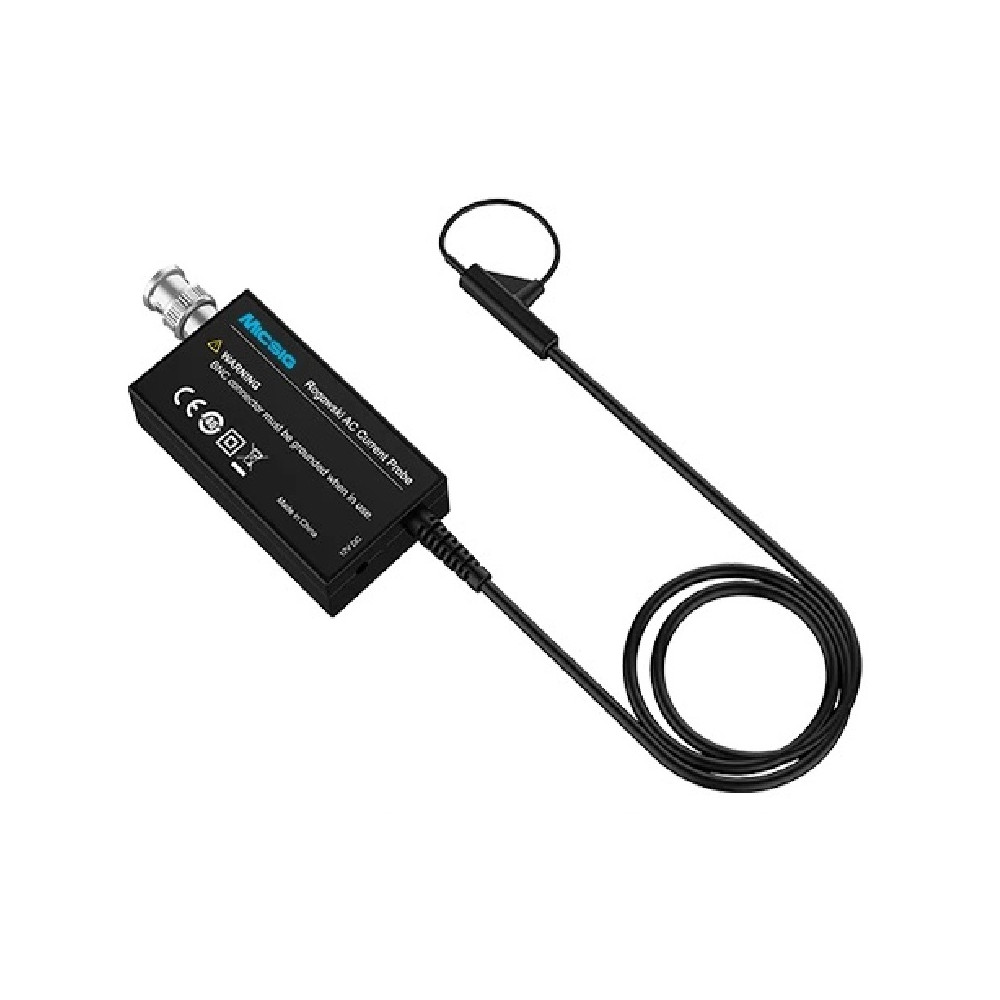

Micsig RCP300XS-80 Sonda de corriente CA 300A / 30Mhz
949 €
1.148,29 € IVA INCLUIDO
Ancho de banda: 10Hz - 30MHz
Sección transversal mínima de la bobina (diámetro): 1,6 mm
Precisión (típica): 2 %
Corriente pico: 300Apk
Interfaz: BNC
Micsig RCP300XS-80
Sonda de corriente CA
Las sondas de corriente Rogowski de la serie RCP de Micsig miden las corrientes de CA hasta 12000 Apk (Segun modelo), ofrecen un ancho de banda máximo de 30 MHz. Con una impedancia de inserción casi nula, las sondas minimizan la interferencia en el circuito bajo prueba. Las bobinas exhiben una resistencia de alto voltaje (hasta 10 kVpk) y soportan la personalización del diámetro de la sección transversal de la bobina, el perímetro y la longitud del cable para acomodar escenarios de aplicación complejos.
Cuenta con una interfaz BNC estándar para su uso con cualquier osciloscopio. Su diseño compacto y flexible resuelve fácilmente el problema de la pieza de difícil acceso, y el diámetro de la bobina admite la personalización para cumplir con más requisitos de prueba.
Medir la corriente de identificación de MOSFET
El RCP tiene excelentes capacidades de medición de alta frecuencia, maneja fácilmente señales de alta velocidad y formas de onda de corriente que cambian rápidamente, lo que ayuda a observar componentes armónicos de alta frecuencia al medir la corriente de identificación de los MOSFET.
(Señal medida con el RCP600XS-80)
Sección transversal de bobina más pequeña
La bobina de la serie RCP-XS tiene un diámetro de sección transversal de solo 1,6 mm, pasando sin esfuerzo a través del paso de avance estrecho de dispositivos semiconductores como TO-220 y TO-47.
El diseño flexible más compacto resolvió fácilmente el problema de la pieza de difícil acceso, el soporte de diámetro de la bobina personalizado hecho para cumplir con más requisitos de prueba
Interfaz BNC
Interfaz BNC estándar para usar en cualquier osciloscopio.
Aplicaciones
● Medición de la corriente en los accionamientos del motor y, en particular, en las mediciones de calidad de energía en los circuitos VSD, UPS o SMPS
● Pruebas de doble pulso para medir las corrientes de PIN de los chips MOSFET e IGBT hechos de materiales como SiC y GaN
● Medición de la corriente de carga y corriente armónica de alto orden en la electrónica de potencia
● Medición de corrientes sinusoidales, pulsadas o transitorias de alta frecuencia
● Medición de corrientes de CA en sistema de suministro trifásico
● Medición del consumo de energía en semiconductores
● Medición de corriente de potencia de frecuencia de 50/60Hz
● Desarrollo y diagnóstico del convertidor de potencia
Especificaciones clave
|
Serie RCP-XS |
RCP60XS-80 |
RCP120 XS-80 |
RCP300 XS-80 |
RCP600 XS-80 |
RCP1200 XS-80 |
RCP3000 XS-80 |
RCP6000 XS-80 |
RCP12000 XS-80 |
RCP300 XS-200 |
RCP600 XS-200 |
|---|---|---|---|---|---|---|---|---|---|---|
| Corriente máxima | 60Apk | 120Apk | 300Apk | 600Apk | 1200Apk | 3000Apk | 6000Apk | 12000Apk | 300Apk | 600Apk |
| Ancho de banda | 70Hz -30MHz | 34Hz-30MHz | 10Hz-30MHz | 8Hz-30MHz | 5Hz-30MHz | 4Hz-30MHz | 4Hz-30MHz | 2Hz-30MHz | 10Hz -20MHz | 7Hz -20MHz |
| Sensibilidad de salida |
100mV/A (10x) |
50mV/A (20x) |
20mV/A (50X) |
10mV/A (100X) |
5mV/A (200X) |
2mV/A (500X) |
1mV/A (1000X) |
0.5mV/A (2000X) |
20mV/A (50X) |
10mV/A (100X) |
|
Pico di/dt |
4kA/μs | 8kA/μs | 20kA/μs | 40kA/μs | 70kA/μs | 70kA/μs | 70kA/μs | 70kA/μs | 20kA/μs | 40kA/μs |
| Tensión máxima de aislamiento de la bobina |
3kVpk (solo la parte de la bobina de Rogowski) |
|||||||||
RCP***S-80: circunferencia de la bobina de 80 mm.
RCP***S-200: circunferencia de la bobina de 200 mm.
|
Serie RCP-S |
RCP120S-200 |
RCP300S-200 |
RCP600S-200 |
RCP1200S-200 |
RCP3000S-200 |
RCP6000S-200 |
RCP6000S-700 |
RCP12000S-700 |
| Corriente máxima | 120Apk | 300Apk | 600Apk | 1200Apk | 3000Apk | 6000Apk | 6000Apk | 12000Apk |
| Ancho de banda | 14Hz - 25MHz | 7Hz - 25MHz | 5Hz - 25MHz | 5Hz - 25MHz | 3Hz - 25MHz | 2Hz - 25MHz | 3Hz-10MHz | 2Hz-10MHz |
| Sensibilidad de salida | 50mV/A(20x) | 20mV/A (50X) | 10mV/A (100X) | 5mV/A (200X) | 2mV/A (500X) | 1mV/A(1000X) | 1mV/A(1000X) | 0.5mV/A(2000X) |
| Pico di/dt | 8kA/μs | 20kA/μs | 40kA/μs | 70kA/μs | 70kA/μs | 70kA/μs | 70kA/μs | 70kA/μs |
| Tensión máxima de aislamiento de la bobina |
5kVpk (solo la parte de la bobina de Rogowski) |
|||||||
RCP***S-200: circunferencia de la bobina de 200 mm.
RCP***S-700: circunferencia de la bobina de 700 mm.
|
Serie RCP-M |
RCP120M-200 |
RCP300M-200 |
RCP600M-200 |
RCP1200M-200 |
RCP3000M-200 |
RCP6000M-200 |
RCP6000M-700 |
RCP12000M-700 |
| Corriente máxima | 120Apk | 300Apk | 600Apk | 1200Apk | 3000Apk | 6000Apk | 6000Apk | 12000Apk |
| Ancho de banda | 14Hz - 25MHz | 7Hz - 25MHz | 5Hz - 25MHz | 5Hz - 25MHz | 3Hz - 25MHz | 2Hz - 25MHz | 3Hz-10MHz | 2Hz-10MHz |
| Sensibilidad de salida | 50mV/A(20x) | 20mV/A (50X) | 10mV/A (100X) | 5mV/A (200X) | 2mV/A (500X) | 1mV/A(1000X) | 1mV/A(1000X) | 0.5mV/A(2000X) |
| Pico di/dt | 8kA/μs | 20kA/μs | 40kA/μs | 70kA/μs | 70kA/μs | 70kA/μs | 70kA/μs | 70kA/μs |
| Tensión máxima de aislamiento de la bobina |
8kVpk (solo la parte de la bobina de Rogowski) |
|||||||
RCP***M-200: circunferencia de la bobina de 200 mm.
RCP***M-700: circunferencia de la bobina de 700 mm.
|
Serie RCP-L |
RCP1200L-700 |
RCP3000L-700 |
RCP6000L-700 |
RCP12000L-700 |
| La corriente máxima | 1200Apk | 3000Apk | 6000Apk | 12000Apk |
| Ancho de banda | 5Hz - 10MHz | 4Hz - 10MHz | 3Hz - 10MHz | 2Hz-10MHz |
| Sensibilidad de salida | 5mV/A (200X) | 2mV/A (500X) | 1mV/A(1000X) |
0.5mV/A (2000X) |
| Pico di/dt | 70kA/μs | 70kA/μs | 70kA/μs | 70kA/μs |
|
Bobina de pico Tensión de aislamiento |
10kVpk (solo la parte de la bobina de Rogowski) |
|||
RCP***L-700: circunferencia de la bobina de 700 mm
|
Modelo |
Serie RCP-XS, SeriesSerie RCP-S, Serie RCP-M, Serie RCP-L |
|||||||
| Precisión (típica) | 2% | |||||||
| Fuente de alimentación | DC 12V | |||||||
| Longitud del cable | 1.5m, desde el integrador a la bobina, personalizable | |||||||
| Impedancia de la producción |
1MΩ |
|||||||
| Interfaz |
BNC Universal |
|||||||
