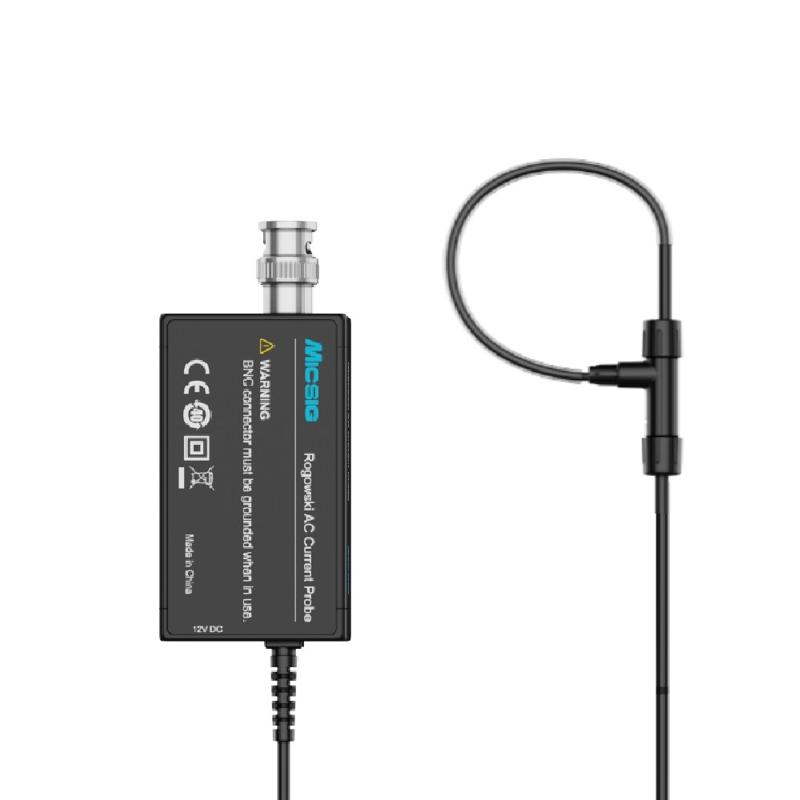

Micsig RCP1200S-200 sonda de corriente alterna 1200A/5Hz-25MHz
949 €
1.148,29 € IVA INCLUIDO
sonda de corriente alterna, 1200A/5Hz-25MHz. La serie de sondas de corriente Rogowski Micsig RCP mide corrientes alternas de hasta 12.000 Apk y ofrece un ancho de banda máximo de 30 MHz (según el modelo). Con una impedancia de inserción prácticamente nula, las sondas minimizan la interferencia en el circuito bajo prueba. Las bobinas cuentan con capacidad de resistencia a alto voltaje (hasta 10 kVpk) y permiten la personalización del diámetro de la sección transversal, el perímetro y la longitud del cable para adaptarse a escenarios de aplicaciones complejos.
Serie Micsig RCP
sondas de corriente alterna
_1764903523.png)
La sonda de corriente Rogowski Micsig RCP serie mide corrientes CA hasta 12000 Apk, ofrece un ancho de banda máximo de 30MHz. Con una impedancia de inserción casi nula, las sondas minimizan la interferencia en el circuito bajo prueba. Las bobinas exhiben resistencia de alto voltaje (hasta 10 kVpk) y admiten la personalización del diámetro de la sección transversal, el perímetro y la longitud del cable de la bobina para adaptarse a escenarios de aplicaciones complejos.
Cuenta con una interfaz BNC estándar para usar con cualquier osciloscopio. Su diseño compacto y flexible resuelve fácilmente el problema de las piezas de difícil acceso y el diámetro de la bobina admite la personalización para cumplir con más requisitos de prueba.
Mida la corriente Id de MOSFET
El RCP tiene excelentes capacidades de medición de alta frecuencia, maneja fácilmente señales de alta velocidad y formas de onda de corriente que cambian rápidamente, lo que ayuda a observar componentes armónicos de alta frecuencia al medir la corriente Id de MOSFET.
(Señal medida con el RCP600XS-80)
Sección transversal de bobina más pequeña
La bobina de la serie RCP-XS tiene un diámetro de sección transversal de solo 1,6 mm y pasa sin esfuerzo a través del estrecho paso de conductores de dispositivos semiconductores como TO-220 y TO-47.
El diseño flexible más compacto resolvió fácilmente el problema de las piezas difíciles de alcanzar, el soporte del diámetro de la bobina se hizo personalizado para cumplir con más requisitos de prueba.
Interfaz BNC
Interfaz BNC estándar para usar en cualquier osciloscopio.
_1741932983.png)
Aplicaciones
Medición de corriente en variadores de motor y, en particular, mediciones de calidad de energía en circuitos VSD, UPS o SMPS.
Pruebas de doble pulso para medir las corrientes de pines de chips MOSFET e IGBT fabricados con materiales como SiC y GaN
Medición de corriente de carga y corriente armónica de alto orden en electrónica de potencia.
Medición de corrientes sinusoidales, pulsadas o transitorias de alta frecuencia
Medición de corrientes alternas en sistemas de suministro trifásicos.
Medición del consumo de energía en semiconductores.
Medición de corriente de frecuencia industrial de 50/60 Hz.
Desarrollo y diagnóstico de convertidores de potencia.
Especificaciones clave
RCP***XS-80 : Diámetro de la sección de la bobina 1,6 mm; longitud de la bobina 80 mm.
RCP***XS-200: Diámetro de la sección de la bobina 1,6 mm; longitud de la bobina 200 mm.
RCP***S-200: Diámetro de la sección transversal de la bobina 3,0 mm; longitud de la bobina 200 mm.
RCP***S-700: Diámetro de la sección transversal de la bobina 3,0 mm; longitud de la bobina 700 mm.
RCP***M-200: Diámetro de la sección transversal de la bobina 4,5 mm; longitud de la bobina 200 mm.
RCP***M-700: Diámetro de la sección transversal de la bobina 4,5 mm; longitud de la bobina 700 mm.
RCP***L-700: Diámetro de la sección transversal de la bobina 8,0 mm; longitud de la bobina 700 mm.
